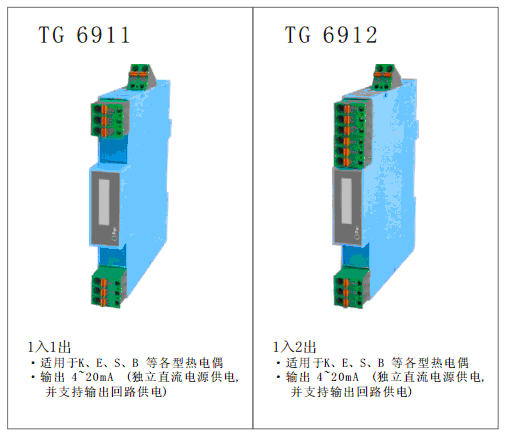

熱電偶輸入溫度變送器

概述 . 主要技術規格

• 接收來自于現場的熱電偶信號或其它毫伏信號，經過隔離和線性化處理，轉換為線性化的直流信號輸出至控制系統或其它儀表。
• 該熱電偶溫度變送器采用獨立的直流電源供電，并支持輸出回路供電，供電電源-輸入-輸出之間隔離。

●  供電電源

供電電壓范圍：20～30VDC

額定供電電壓：24VDC

電流消耗(24VDC供電時)：＜30mA（1入1出）；＜45mA（1入2出）

●  輸入

輸入熱電偶：K；E；S；B；R；T；N；W；J等各型熱電偶

可選毫伏信號輸入：-5~+60mV 范圍

最小毫伏量程：3mV

●  輸出

輸出電流（Io）：4~20mA

輸出回路供電電壓（Ue）：12~35V

電壓降（Ud）：5V

輸出負載電阻（RL）：計算式RL≤(Ue-Ud)÷0.02

電壓輸出負載：1~5V輸出時，≥10KΩ

輸出紋波： ＜10mV p-p

（注明：輸出回路供電電壓的選擇應根據負載大小確定，過高電壓且負載很小時，將會加重隔離器的發熱情況。）

●  綜合通用參數

標準精度：±0.1%（參見熱點偶類型、量程及測量誤差表）

冷端溫度誤差：±1℃

冷端溫度補償范圍：-5~+60℃（冷端補償電阻已安裝在溫度變送器內部）

溫度漂移：基本誤差 /10℃

響應時間：<10ms

補償溫度穩定時間：＜1min

隔離能力：輸入-輸出-電源之間 2. 5KV，1min，50Hz

絕緣電阻：輸入-輸出-電源之間 ≥100MΩ/500VDC

機殼材質：PC（聚碳酸酯）材料

外形尺寸：16×116×110(mm)

工作環境溫度：-20～＋60℃

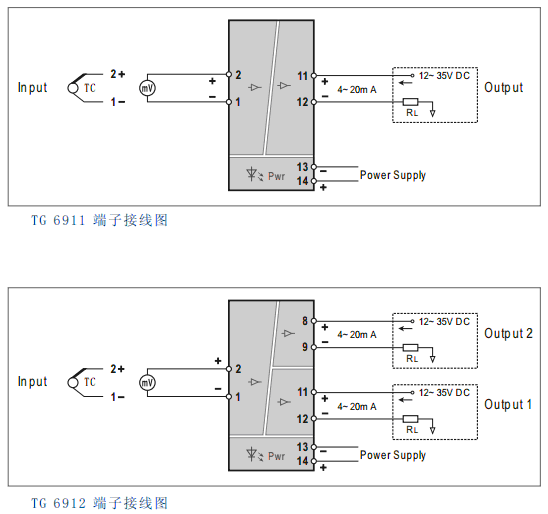

端子接線圖

●安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接，接線電纜采用橫截面為0.5~2.5(mm²)實芯線或多芯線。
